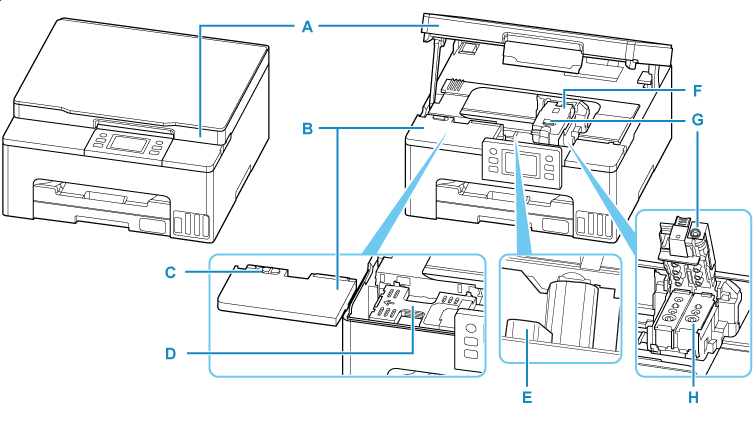

Vedere din interior

A: Unitate de scanare / capac

Scanează documente originale. Deschideţi pentru a reumple rezervoarele de cerneală şi pentru a îndepărta hârtia blocată.

B: Capac de întreţinere

Îndepărtați la înlocuirea cartușului de întreținere.

C: Zăvor capac de întreţinere

Utilizaţi-l la înlocuirea cartuşului de întreţinere.

D: Cartuş de întreţinere

Absoarbe cerneala utilizată pentru curăţare.

• Înlocuirea cartușului de întreținere

E: Pârghia supapei de cerneală

Operaţi când transportaţi o imprimantă.

• Transportul imprimantei

F: Suportul capului de imprimare

Capul de imprimare este pre-instalat.

G: Capac de blocare a capului de imprimare

Blocaţi capul de imprimare pe poziţie.

H: Capul de imprimare
